Кровли бывают рулонные - из рубероида на приклеивающих мастиках, наплавляемых материалов; полимерных материалов; мастичные - из мастик и эмульсий (битумных, полимербитумных и полимерных), а также из листовых и мелкоштучных материалов - асбестоцементных листов, черепицы, кровельной стали и древесных материалов (рис. 1).

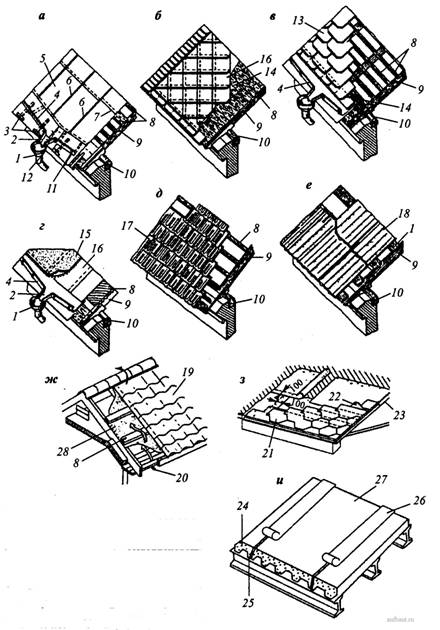

Рисунок 1. Виды и элементы кровель: а - из кровельной стали; б, в – из плоских асбестоцементных листов; г - рулонная; д - черепичная; е - из волнистых асбестоцементных листов; ж - металлочерепица; з - битумные плитки; и - монопанель: 1 - водоприемная воронка; 2 - желоб; 3 - костыли; 4 - настенные желоба; 5 - картина; 6 - стоячие фальцы; 7 - лежачие фальцы; 8 - обрешетка; 9 - стропильные ноги; 10 - мауэрлат; 11 - крюк; 12 - двойной стоячий фальц; 13,16 - асбестоцементные плитки; 14 - рубероид; 15 - рулонный материал; 17 - черепица; 18- волнистые асбестоцементные листы; 19 - металлочерепица; 20 - направление движения воздуха; 21 - битумная плитка; 22 - битумно-полимерный рулонный материал; 23 - ветровая доска; 24 - пенопласт; 25 - металлический профнастил; 26 - самоклеящаяся лента; 27- эластомерный (пленочный) материал; 28 - пароизоляционный материал
Уклоны кровель. Чтобы вода быстро удалялась с кровли, ее скатам придают уклон, который обычно выражают в градусах или процентах и измеряют с помощью геодезических инструментов. Уклон обозначает угол наклона ската к горизонту (табл. 1). Чем больше угол, тем крыша круче. У современных зданий крыши, как правило, пологие.
Таблица 1. Уклоны кровель
Градус | Процент | Градус | Процент | Градус | Процент | ||
1 | 1,8 | 16 | 28,7 | 31 | 60,0 | ||
2 | 3,4 | 17 | 30,5 | 32 | 62,4 | ||
3 | 5,2 | 18 | 32,5 | 33 | 64,9 | ||
4 | 7,0 | 19 | 34,4 | 34 | 67,4 | ||
5 | 8,8 | 20 | 36,4 | 35 | 70,0 | ||
6 | 10,5 | 21 | 38,4 | 36 | 72,6 | ||
7 | 12,3 | 22 | 40,4 | 37 | 75,4 | ||
8 | 14,1 | 23 | 42,4 | 38 | 78,9 | ||
9 | 15,8 | 24 | 44,5 | 39 | 80,9 | ||
10 | 17,6 | 25 | 46,6 | 40 | 83,9 | ||
11 | 19,4 | 26 | 48,7 | 41 | 86,0 | ||
12 | 21,2 | 27 | 50,9 | 42 | 90,0 | ||
13 | 23,0 | 28 | 53,1 | 43 | 93,0 | ||
14 | 24,9 | 29 | 55,4 | 44 | 96,5 | ||
15 | 26,8 | 30 | 57,7 | 45 | 100,0 |
В зависимости от уклона крыши применяют определенный кровельный материал и устраивают необходимое для данного уклона число слоев (рис. 2). Кровельные материалы по технико-экономическим и физическим свойствам объединены в группы 1-11, которые на графике обозначены дугообразными стрелками. Наклонные линии обозначают уклон ската. Жирная наклонная линия на графике показывает отношение высоты конька h к половине ее заложения 1/2. Отношение 1:2 (приведено в верхней части наклонной линии) показывает, что вертикальный отрезок h укладывается на горизонтальном отрезке 1/2 два раза. На полукруглой шкале эта наклонная линия показывает уклон крыши в градусах, а на вертикальной - в процентах. Подобным образом по графику можно определить наименьший уклон для той или иной группы рекомендуемых кровельных материалов:
i = h : (1/2) = 2,5 : (12 / 2) = 5 / 12 или 5 : 12.
Чтобы уклон выразить в процентах, это отношение умножают на 100:
i = (5 / 12) 100 = 5 · 100 /12 = 41,67.
Расчетный уклон 41,67 % при соблюдении приведенных конструктивных размеров крыши обеспечивает нормальный сброс ливневой воды.
Рулонные кровли различных типов при уклонах крыш до 2,5 % устраивают в четыре слоя на приклеивающей битумной мастике. В качестве рулонных материалов используют гидроизол ГИ-Г, ГИ-К, стеклорубероид С-РМ, рубероид РКМ-350Б и др. Из пяти слоев устраивают эксплуатируемые кровли. По кровельному ковру насыпают защитный слой из гравия толщиной 20 мм на антисептированной мастике.
При уклонах крыш 2,5-10 % кровли устраивают в три слоя из стеклорубероида С-РМ, рубероида РКМ-350Б, РКМ-350В и подкладочного рубероида РПП-350Б, РПП-350В.
Рисунок 2. График для выбора кровельного материала в зависимости от уклона крыши: 1 - стружка, щепа, гонт; 2 - черепица, асбестоцементные листы; 3 - рулонные материалы четырехслойных кровель с защитным слоем гравия, втопленного в горячую мастику, а также лотки ендов таких же кровель; 4 - рулонные материалы трехслойных кровель с защитным слоем гравия, втопленного в горячую мастику; 5 - рулонные материалы трехслойных кровель без защитного слоя; 6 - рулонные материалы, наклеиваемые на горячих и холодных мастиках двухслойных кровель; 7 - волнистые асбестоцементные листы унифицированного профиля; 8 - черепица; 9 - асбестоцементные листы усиленного профиля; 10 - листовая сталь; 11 - асбестоцементные листы обыкновенного профиля; h - высота конька; l - заложение, 12 - расстояние по горизонтали (проекция) от конька до карнизного свеса
При уклонах крыш 10-25 % кровли устраивают также из трех слоев, при этом два нижних слоя из стеклорубероида С-РМ, стеклорубероида С-РК, С-РЧ, рубероида РКК-500А, РКК-400А, РКЧ-350Б (В); либо делают два нижних слоя из наплавляемого рубероида РМ-420-1 и один верхний слой из наплавляемого рубероида РК-500-2 или РК-420-1. В этих случаях слой гравия устраивают только в ендовах по ширине усиления кровельного ковра.
Кровли из наплавляемых рулонных материалов устраивают в два-три слоя следующим образом. При уклонах 0-10 % укладывают в три слоя - два нижних и один верхний (по проекту).
При уклонах крыш 1,5-10 % кровли устраивают также в два-три слоя - два нижних, один верхний (по проекту).
Рулонные кровельные наплавляемые материалы при уклоне до 2,5 % укладывают в два слоя: нижний слой из материалов с пылевидной посыпкой, верхний - из материалов с крупнозернистой посыпкой.
При уклоне 2,5-10 и 10-25 % допускается устраивать однослойные кровли с крупнозернистой посыпкой. Если посыпки нет, то поверхность кровли окрашивают краской БТ-177.
Мастичные кровли при уклонах до 2,5 % должны состоять из двух-четырех слоев битумной или битумно-полимерной мастики, которые прокладывают армирующими прокладками из стеклохолста ВВ-Г, ВВ-К или стеклосетки ССС, СС-1.
При уклоне 2,5-10 % мастичные кровли выполняют в три слоя из битумной или битумно-полимерной мастики с тремя армирующими прокладками из стеклохолста ВВ-Г, ВВ-К или стеклосетки ССС, СС-1. При этом в качестве защитного слоя применяют гравий на битумной или битумно-резиновой мастике.
При уклоне 10-25 % устраивают два нижних слоя битумной или битумно-полимерной мастики, армированных двумя прокладками из стеклохолста ВВ-Г, ВВ-К или стеклосетки СССР, СС-1, и один верхний слой из рубероида с крупнозернистой и чешуйчатой посыпкой на битумной или битумно-полимерной мастике. Вместо слоя из рубероида можно окрасить кровлю краской БТ-177.
Кровли из волнистых асбестоцементных листов обыкновенного, среднего, усиленного и унифицированного профилей устраивают на чердачных крышах, имеющих большие (до 28 %) уклоны, простую конфигурацию, без внутренних водостоков.
Кровли из черепицы устраивают по обрешетке, выполненной по деревянным стропилам. Минимально допустимый уклон крыш 33 %.
Металлические кровли с уклонами до 29 % в настоящее время применяют в основном при капитальном ремонте, а также в зданиях с повышенным тепловыделением, когда нельзя устраивать кровли из рулонных или мастичных материалов. Металлические листы используют также для устройства примыканий и деталей кровель.
